三、 異型玻璃幕墻的設計及安裝
由于建筑設計來源弗朗門戈激情舞蹈裙擺的造型，導致外玻璃幕墻的造型異常復雜，對玻璃連接的節點構造和玻璃面板的規格提出了較高要求，并且由于建筑功能和建筑設計的要求，幕墻玻璃安裝必須在主體支撐鋼結構的室內側，如此工程特點決定了玻璃板塊玻璃形狀的選擇、幕墻玻璃與主體鋼結構連接的節點設計、玻璃板塊間的節點設計必須滿足異型曲面的擬合及安裝調節的需求，而由于幕墻玻璃安裝在主體支撐鋼結構的室內側，幕墻玻璃與主體支撐鋼結構間的連接裝置必須可以調整，以為保證此連接裝置不但可以適應主體鋼結構的變形，也可以保證幕墻玻璃安裝曲面的規則統一。
3.1、玻璃分格及龍骨布置設計
在進行玻璃幕墻分格設計時，我們考慮采用以下措施以滿足工程特點的要求：

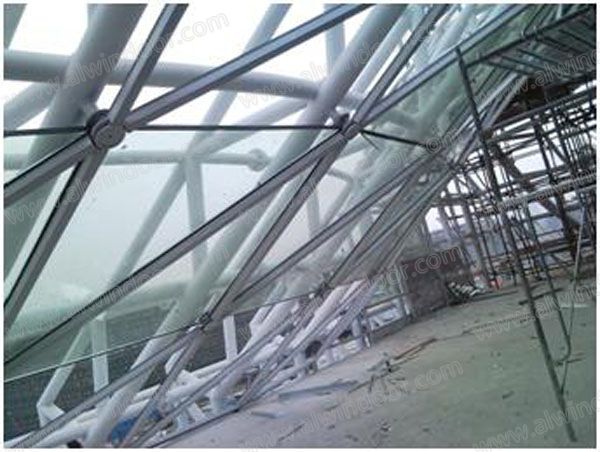

a.玻璃板塊分格設計根據三點共面的原則，采用三角形平板玻璃擬合整個曲面，在滿足曲面效果的基礎上，有效的降低了曲面玻璃的加工難度及工程造價，極大的縮短了工期。每個節點集中處采用六塊三角形玻璃拼接的形式(圖6)；
圖6 三角形玻璃板塊

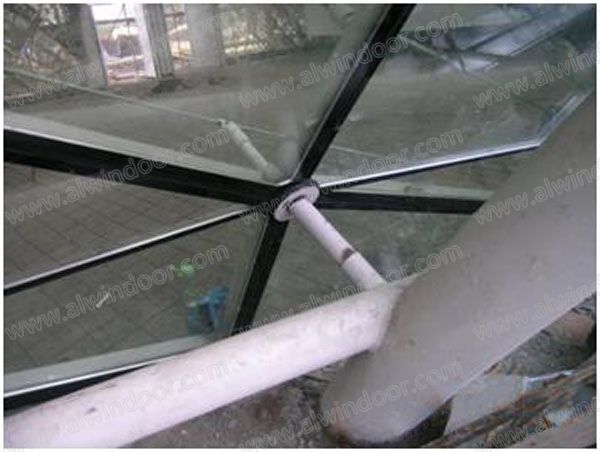

b.幕墻支撐鋼龍骨布置的形態采用螺旋式布置的原則，來適應建筑造型的形態，玻璃斜向龍骨按統一方向布置。為保證建筑幕墻的整齊劃一，螺旋式布置的鋼龍骨為平行四邊形形式，豎龍骨與主體鋼結構豎向鋼架對齊。平行四邊形內采用兩塊三角形玻璃(圖7)。
圖7 玻璃龍骨布置規則
3.2、玻璃幕墻防水及構造連接設計

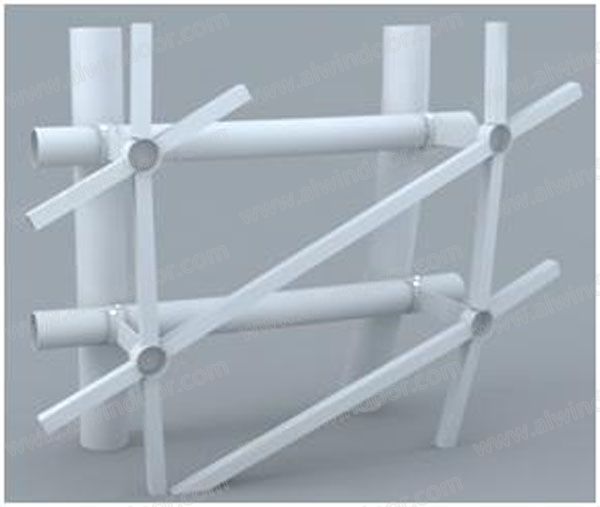

由于建筑功能和建筑設計的要求，幕墻玻璃位于主體支撐鋼結構的室內側，為保證玻璃幕墻的排水，玻璃的平行四邊形龍骨仍置于玻璃室內側，室外除了預留與主體鋼結構連接處的構件，其余為完整的玻璃面，玻璃與玻璃間、玻璃與主體連接件間采用耐候密封膠密封，形成完整而平滑的防水面(圖8);
圖8 玻璃面與主體結構關系
整個玻璃幕墻結構受力體系：三角形玻璃與玻璃內側的鋼龍骨通過壓塊固定，玻璃受力模型為兩邊簡支，一邊自由；玻璃內側鋼龍骨通過球鉸組件與鋼制萬向圓盤連接，玻璃龍骨未簡支梁受力模型；鋼制萬向圓盤通過可調鋼套管與外側的主體鋼結構焊接固定。
