上海世博會西班牙館的外裝飾設計分析

　　三角形玻璃采用6+1.14pvb+6+12A+8Low-e中空夾膠玻璃配置，在進行結構分析時，我們選取了最不利受力單元板塊進行分析，結果如圖9、圖10所示：

圖9 玻璃應變云圖

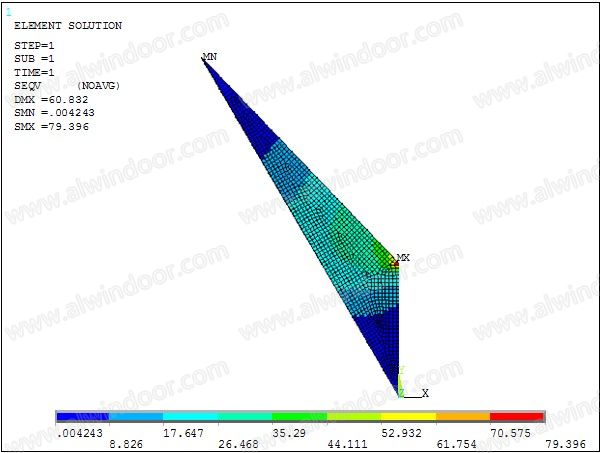

圖10 外片8mm鋼化玻璃應力云圖

　　與主體結構連接鋼套管應力分析結果如圖11所示：

圖11 鋼連接件應力云圖

　　3.3、萬向球鉸圓盤的設計

　　為滿足不同角度組合的玻璃龍骨的連接、為吸收不同三角玻璃平面的各類夾角、為調節各類構件的施工及加工誤差，本工程設計采用了萬向球鉸圓盤的構件節點系統，此連接系統主要包含以下各構件(圖12)：1--連接件，2--圓形裝飾蓋板，3--法蘭盤，4--球鉸組件。

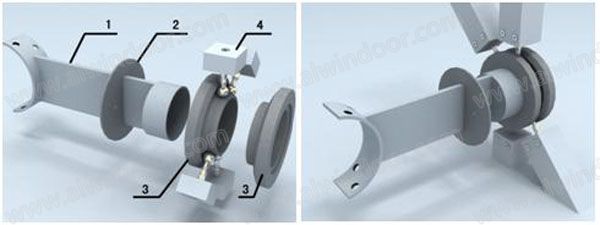

圖12 萬向球鉸圓盤節點構造圖

圖13 萬向球鉸圓盤樣品圖
