結合以上實驗，經配方優化篩選，制備了一種高位移能力的防污染硅酮耐候密封膠，各項性能測試結果見表2。
表2 高位移能力防污染硅酮耐候密封膠的性能
|
測試項目 |
標準規定 |
實測值 |
|
外 觀 |
細膩，均勻膏狀物，無結塊凝膠、結皮。 |
合格 |
|
下垂度 |
垂直放置,mm |
≤3 |
0 |
|
水平放置 |
不變形 |
無變形 |
|
擠出性,s |
≥80 |
200 |
|
表干時間,min |
≤180 |
40 |
|
質量損失率，% |
≤5 |
2.0 |
|
彈性恢復率，% |
≥80 |
88 |
|
拉伸模量
MPa |
標準條件 |
>0.4 |
0.52 |
|
-20℃ |
>0.6 |
0.66 |
|
100%定伸粘結性 |
無破壞 |
無破壞 |
|
熱壓（詞條“熱壓”由行業大百科提供）.冷拉后粘結性 |
±50%，無破壞 |
無破壞 |
|
浸水后定伸粘結性 |
無破壞 |
無破壞 |
|
污染性，mm |
≤1.0 |
0 |
|
防垂流污染性（6個月） |
鋁板 |
— |
無污染 |
|
石材 |
— |
無污染 |

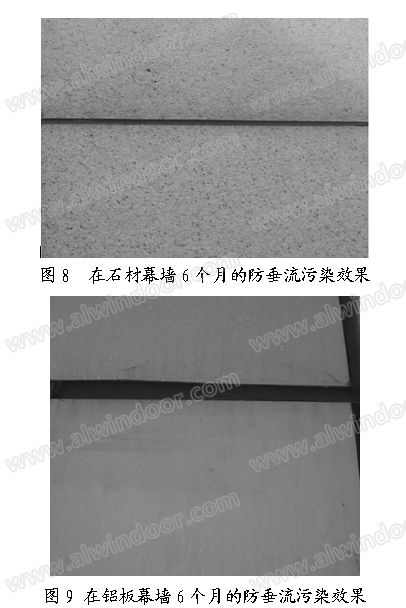

由表2可見，該測試結果完全滿足《GB/T 23261-2009 石材用建筑密封膠》中50HM的性能要求，不僅不會對石材等多孔材料污染，而且具有優異的防垂流污染性能，在實際幕墻樣板上戶外暴露6個月無垂流污染現象，見圖8、圖9。
基于上述優異的防污染性，該產品的實用性在于:1)基材適用廣，對于多孔性基材，能防止增塑劑等小分子對多孔性石材的滲入污染;2)用于常規幕墻，可明顯減少幕墻清洗的頻次，減少幕墻保潔方面的維護成本;3)用于對污染和臟污垂流有嚴格限制、對外墻美觀性能要求較高的多孔性天然石材和外墻板塊系統，在正常清洗的頻次或少于正常清洗的頻次下，能最大程度保證幕墻的清潔美觀。
4 結論
1)采用氟硅烷開發的硅酮耐候密封膠能明顯改善幕墻耐候密封膠膠縫的垂流污染現象。
2)混合交聯劑的用量對耐候密封膠強度、最大強度伸長率有一定程度的影響。
3)通過配方優化可以制備出位移能力達GB/T 23261要求的50HM的高位移能力的硅酮耐候密封膠，不僅不會對石材等多孔材料污染，而且具有優異的防垂流污染性能。
4)該產品很強的實用性，預計有較好的市場前景。
參考文獻
[1]黃文潤.液體硅橡膠[M].四川：四川科學技術出版社，2009.
[2]GB/T 13477. 8-2002建筑密封材料試驗方法 第8部分：拉伸粘結性的測定[S]
[3]GB/T 23261-2009 石材用建筑密封膠[S]
上一頁12下一頁
充氣中空玻璃系統。實驗室對充氣中空玻璃經過老化試驗后其邊部密封泄漏率進行測量，同時測量密封膠膜滲透性有著豐富經驗。
產品特性： · YT939是單組分、中性室溫固化、中模量的建筑阻燃硅酮密封膠�！ ぷ枞夹阅茏吭�，達到FV-0級（GB/T 2408），在燃燒時不會放出濃煙或有毒氣體�！ 灝惖哪蜌夂蛐阅�，抗紫外線能力強�！ ねǔl件下無需底涂，
本文作者：
王旭東、張燕紅、李如銳——鄭州中原應用技術研究開發有限公司；
李輝——中國新興建設裝飾工程公司；
