二○一二年度建筑門窗配套件推薦產品——執手篇

　　11.3適用范圍
　　適用于有標準歐式槽口的塑鋼、純木、鋁木復合等平開門、窗，推拉門、窗。

　　11.4結構特點
　　本產品主要采用優質鋁合金壓鑄及POM工程塑料注塑。表面采用純聚酯粉末噴涂。

　　11.5性能特點
　　執手轉動靈活，定位精確牢固，安裝便捷。反復啟閉3萬次，使用功能正常，部件無變形或損壞現象。

　　11.6安裝要求

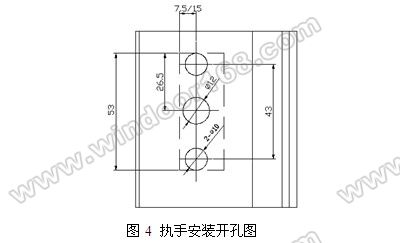

　　在扇型材正面按圖4開好孔，放入執手，轉動裝飾蓋，使螺釘孔外露，用M5的沉頭螺釘將其與傳動器固定好，再使裝飾蓋復位。

　　11.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　空載時操作力矩為1.8N•m，操作力為36 N。反復啟閉30000個循環后，空載操作力矩0.7N•m，操作力14N，開啟自定位位置與原設計偏差為1°16′、關閉自定位位置與原設計偏差為1°16′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°24′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍1.20mm。

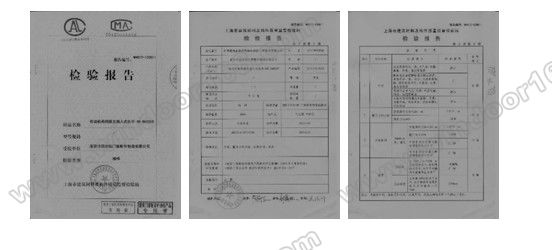

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

　　12.3適用范圍
　　適用于各種歐標20槽隔熱鋁合金型材內平開窗。

　　12.4結構特點
　　把手柄、基座、撥叉采用鋅合金經高壓壓鑄而成，金屬與尼龍相結合，使產品操作更暢順、更耐用，表面為純聚酯型粉末噴涂。

　　12.5性能特點
　　反復啟閉25000次后，執手在25N•m力矩的作用下，各部件不損壞，執手手柄軸線位置偏移小于5°。執手在承受600N拉力作用后，執手柄最外端最大永久變形量小于5MM。

　　12.6安裝要求
　　首先確定把手的安裝位置，在型材上銑出撥叉槽，打好2個φ5.5的孔，放入把手，用兩個M5×12內六角鏍釘固定執手。

　　12.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　空載時操作力矩為1.20N•m，操作力為22 N。反復啟閉30000個循環后，空載操作力矩1.28N•m，操作力26N，開啟自定位位置與原設計偏差為2°30′、關閉自定位位置與原設計偏差為2°20′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移3°20′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍2.10mm。

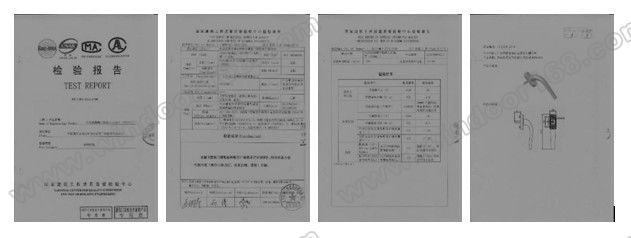

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
