二○一二年度建筑門窗配套件推薦產品——執手篇

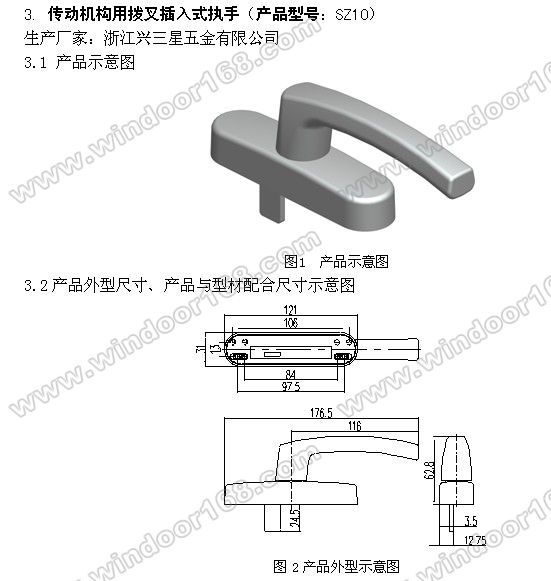

　　3.3 適用范圍
　　適用于鋁合金內平開窗。

　　3.4 結構特點
　　執手手柄選用壓鑄鋁合金材料，執手傳動部件采用鋅合金高壓壓鑄而成。外觀簡潔，轉動靈活，安裝方便。表面采用純聚酯型粉末噴涂處理。

　　3.5 性能特點
　　反復啟閉30000次循環試驗后，空載操作力小于40N，操作力矩小于2N▪m。開啟、關閉自定位位置與原設計位置偏差小于5°。傳動機構用執手在26 N▪m力矩的作用下，各部件無損壞，執手手柄軸線位置偏移小于5°。傳動機構用執手在承受600N拉力作用后，執手柄最外端最大永久變形量小于5mm。

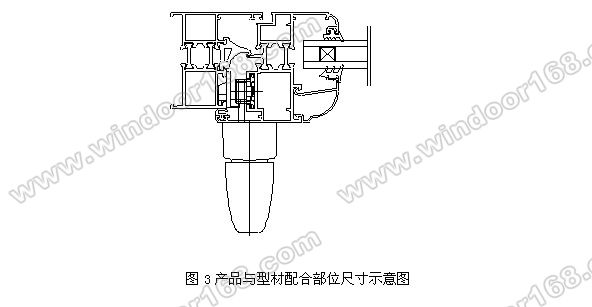

　　3.6 安裝要求
　　首先確定執手的安裝位置，在型材上銑出撥叉槽，鉆好2個¢5.5的孔，放入執手，用2顆M5X12內六角圓柱頭螺釘固定執手即可。

　　3.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　空載時操作力矩為0.96N•m，操作力為16 N。反復啟閉30000個循環后，空載操作力矩0.62N•m，操作力12N，開啟自定位位置與原設計偏差為2°02′、關閉自定位位置與原設計偏差為1°14′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°20′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍2.12mm。

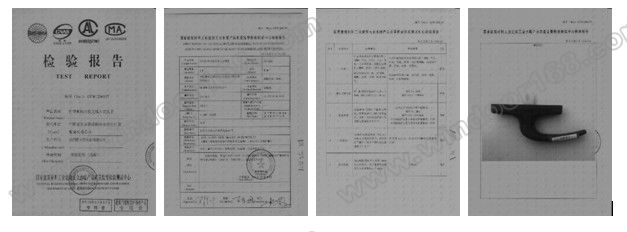

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

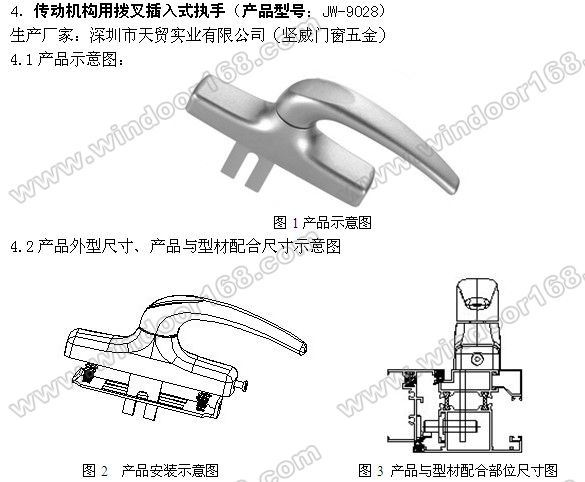

　　4.3 適用范圍
　　本產品可應用于內外平開窗、幕墻上懸窗和各種高檔推拉門（平開門）。

　　4.4 結構特點
　　反復啟閉30000個循環后，開啟功能正常，開啟、關閉自定位位置與原設計位置偏差應小于2.5°。外觀和耐蝕性滿足JG/T 212要求。

　　4.5 性能特點
　　本產品材料主要采用環保（鋅）鋁合金制造,表面為純聚酯型粉末涂料,外觀簡潔、手感舒適、轉動靈活無噪音、安裝簡易、堅固結實。

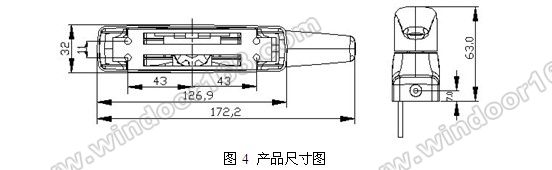

　　4.6 安裝要求
　　先確定執手的安裝位置，在扇型材上銑出撥叉孔，鉆出4個∅4.2的孔后裝好不銹鋼底扣，再把執手安裝在扣板上，鎖緊尾部內六角螺絲。

　　4.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　空載時操作力矩為1.38N•m，操作力為26N。反復啟閉30000個循環后，空載操作力矩0.94N•m，操作力18N，開啟自定位位置與原設計偏差為1°20′、關閉自定位位置與原設計偏差為0°56′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°28′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍2.88mm。

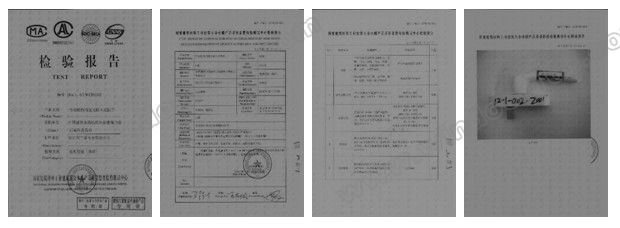

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測 的報告。
