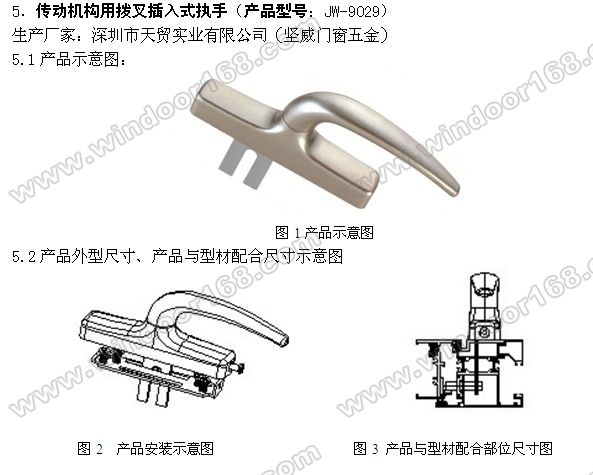

5.3適用范圍
本產品可應用于外平開窗、幕墻上懸窗。
5.4 結構特點
反復啟閉30000個循環后，開啟功能正常，開啟、關閉自定位位置與原設計位置偏差應小于2.5°。外觀和耐蝕性滿足JG/T 212要求。
5.5 性能特點
本產品材料主要采用環保（鋅）鋁合金制造,表面為純聚酯型粉末涂料,外觀簡潔、手感舒適、轉動靈活無噪音、安裝簡易、堅固結實。
5.6 安裝要求
先確定執手的安裝位置，在扇型材上銑出撥叉孔，鉆出4個∅4.2的孔后裝好不銹鋼底扣，再把執手安裝在扣板上，鎖緊尾部內六角螺絲。
5.7 委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為1.1N•m，操作力為22N。反復啟閉30000個循環后，空載操作力矩1.0N•m，操作力20N，開啟自定位位置與原設計偏差為0°52′、關閉自定位位置與原設計偏差為1°10′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移3°，執手在承受600N拉力作用后，執手柄最外端最大變化范圍3.00mm。

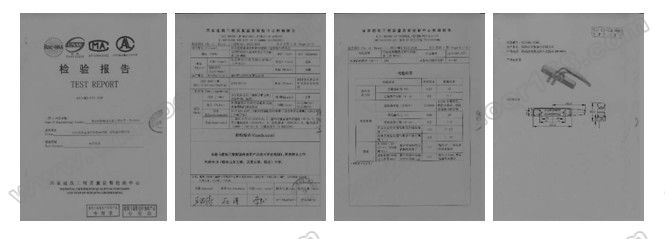

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

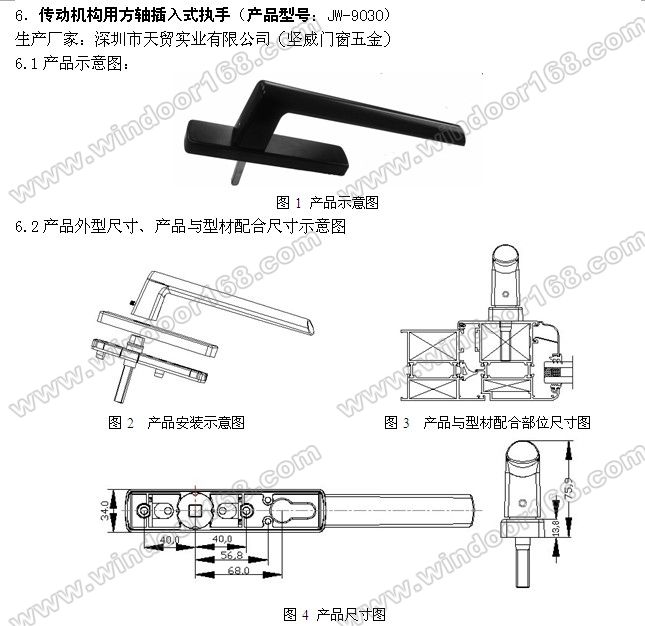

6.3適用范圍
本產品可應用平開門，推拉門（提升推拉門）等。
6.4 結構特點
反復啟閉25000個循環后，開啟功能正常，開啟、關閉自定位位置與原設計位置偏差應小于2.5°。外觀和耐蝕性滿足JG/T 212要求。
6.5 性能特點
本產品材料主要采用環保（鋅）鋁合金制造,表面為純聚酯型粉末涂料,外觀簡潔、手感舒適、轉動靈活無噪音、安裝簡易、堅固結實。
6.6 安裝要求
先確定執手的安裝位置，在扇型材上銑出方軸孔，螺絲柱定位孔和螺絲孔后把執手底座安裝好,再把座蓋上好，把執手柄上好鎖緊內六角螺絲。
6.7 委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為1.40N•m，操作力為30N。反復啟閉30000個循環后，空載操作力矩1.30N•m，操作力30N，開啟自定位位置與原設計偏差為2°20′、關閉自定位位置與原設計偏差為3°20′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°20′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍3.60mm。

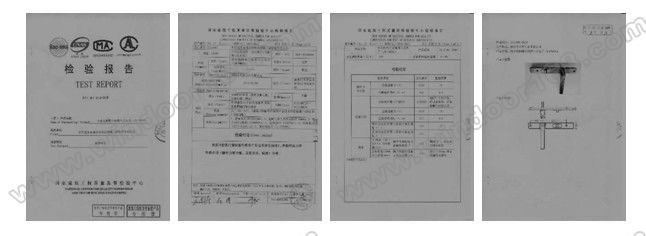

建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
[page[

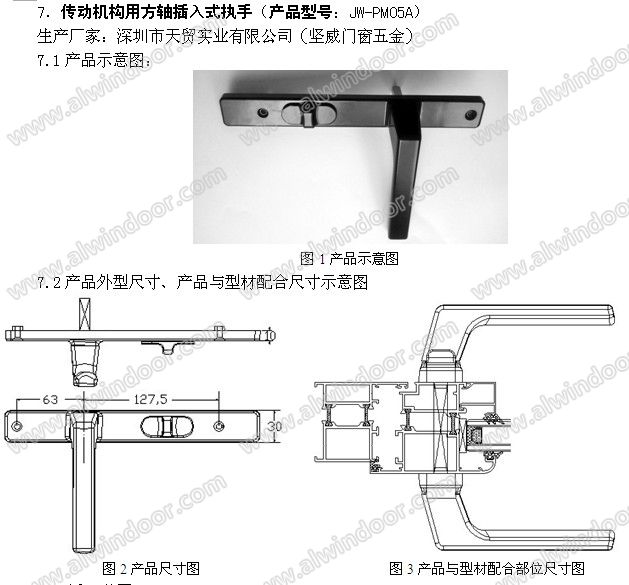

7.3 適用范圍
本產品可應用平開門，推拉門。
7.4 結構特點
反復啟閉25000個循環后，開啟功能正常，開啟、關閉自定位位置與原設計位置偏差應小于3°,執手帶有滑塊推鎖，把滑塊往上推將執手鎖住，執手鎖柄不能轉動。
7.5 性能特點
本產品材料主要采用環保（鋅）鋁合金制造,表面為純聚酯型粉末涂料,外觀簡潔、手感舒適、轉動靈活無噪音、安裝簡易、堅固結實。
7.6 安裝要求
先確定執手的安裝位置，在扇型材上銑出方軸孔，螺絲柱定位孔和螺絲孔后把執手安裝好，鎖緊螺絲。
7.7 委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為0.9N•m，操作力為18N。反復啟閉30000個循環后，空載操作力矩0.8N•m，操作力16N，開啟自定位位置與原設計偏差為2°、關閉自定位位置與原設計偏差為1°。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍1.80mm。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

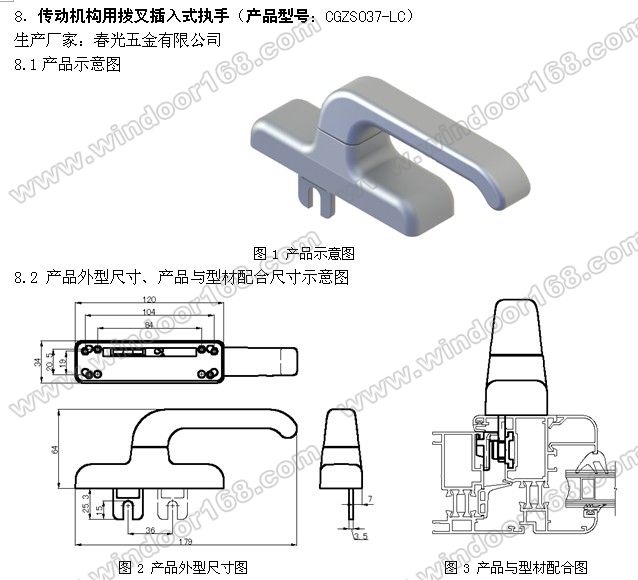

8.3適用范圍
適用歐標C20槽內平開窗，內平開下懸門窗，推拉門窗。
8.4結構特點
表面為熱固性飽和純聚酯型粉末噴涂，手柄采用壓鑄鋁合金，底座和撥叉采用壓鑄鋅合金；執手為對稱分布設計，可旋轉180°，撥叉也可以任意調換方向，完全能夠滿足多種不同規格的門窗戶使用要求。
8.5 性能特點
滿足空載操作力不大于40N，操作力矩小于2N/M。產品手感舒適、轉動靈活無噪音，反復啟閉30000次循環后，使用功能正常，無變形損壞現象,外觀和耐蝕性均滿足JG/T212要求。
8.6 安裝要求

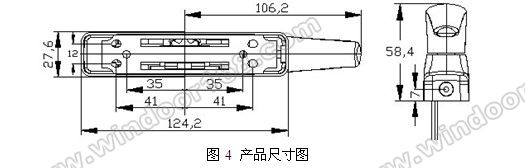

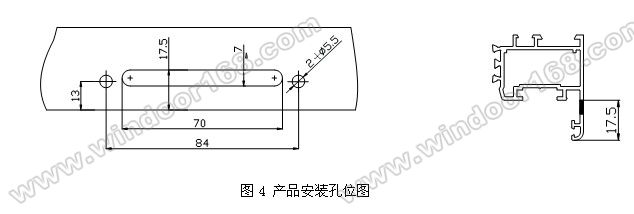

產品安裝簡單方便，在窗扇鋁型材上銑出一個長槽和鉆出兩個小圓孔（如圖4)再插入執手，再用兩個M5×12的內六角圓柱頭螺釘和外鋸齒鎖緊墊圈在鋁材內面進行固定。
8.7委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為1.94N•m，操作力為38 N。反復啟閉30000個循環后，空載操作力矩1.52N•m，操作力30N，開啟自定位位置與原設計偏差為1°34′、關閉自定位位置與原設計偏差為1°04′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°14′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍1.98mm。

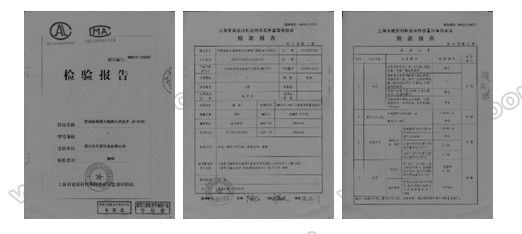

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
